Název díla
Rodinný dům Na Měkovině, Varnsdorf
Účel stavby
Bydlení pro seniory
Doplňující informace o účelu stavby
Snahou tohoto architektonického návrhu je vyřešit otázku pohodlného bydlení pro aktivní seniorský pár, jenž nechce „podzim života“ strávit v „paneláku“, ale ve vlastním domě spjatým s přírodou.
Odborná způsobilost
Jsem členem ČKAIT/ČKA
Číslo autorizace: 0500806

Architektonický popis

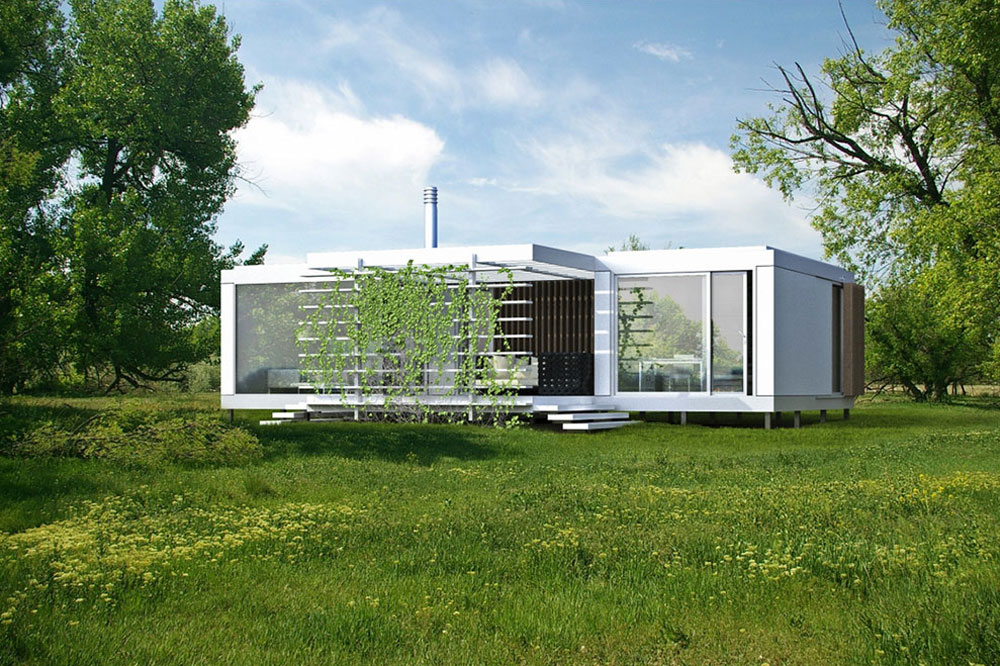

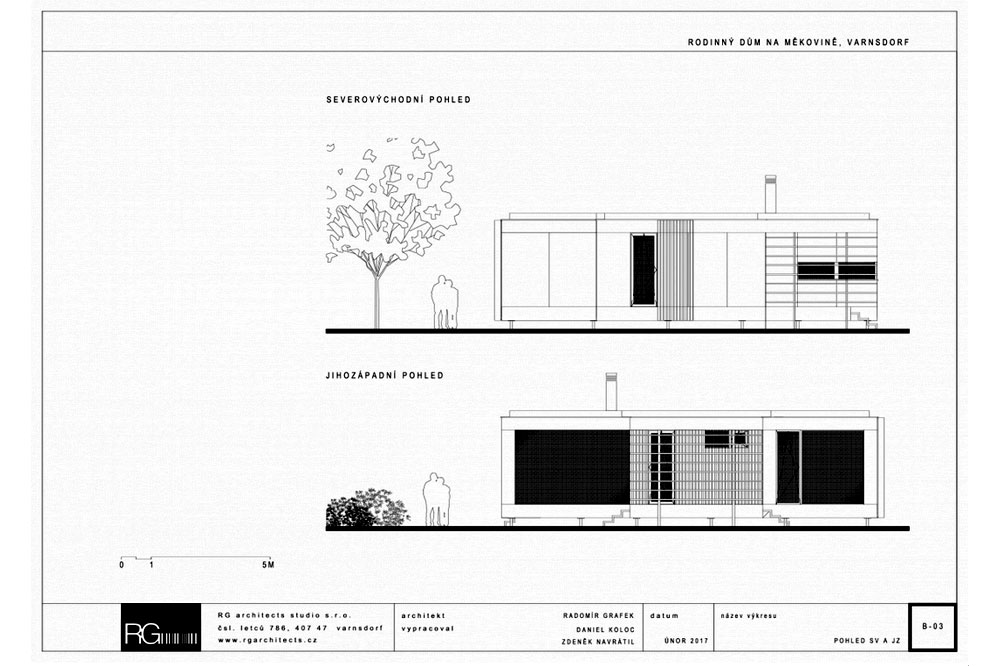

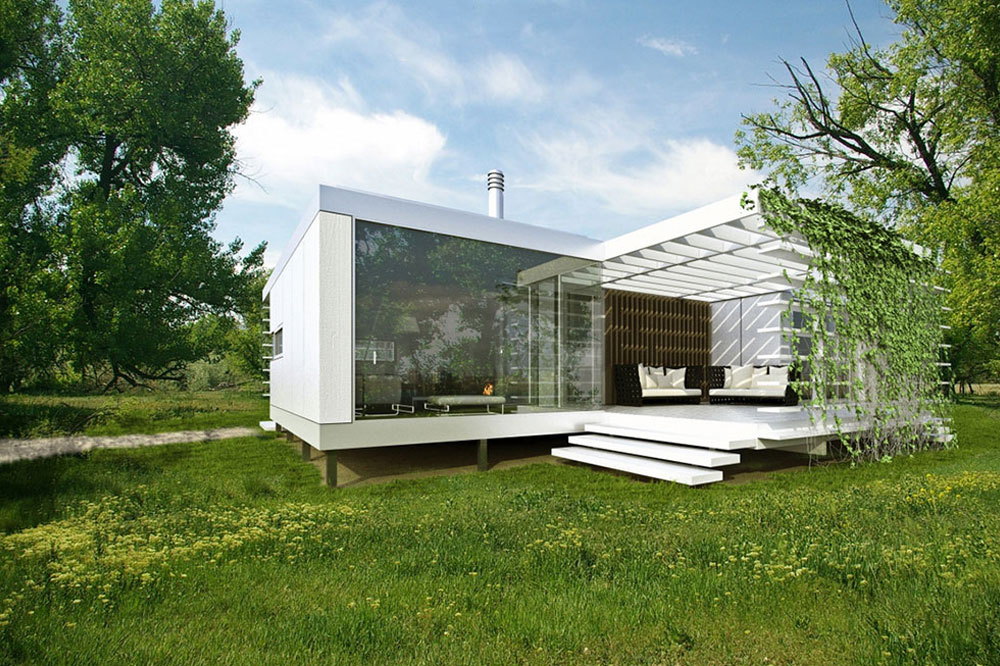

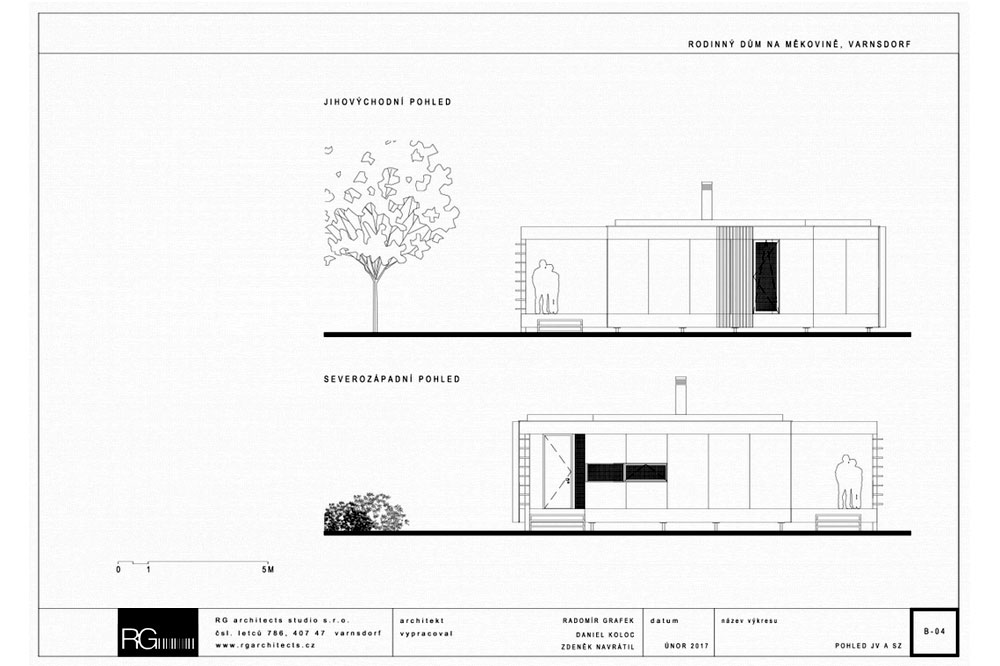

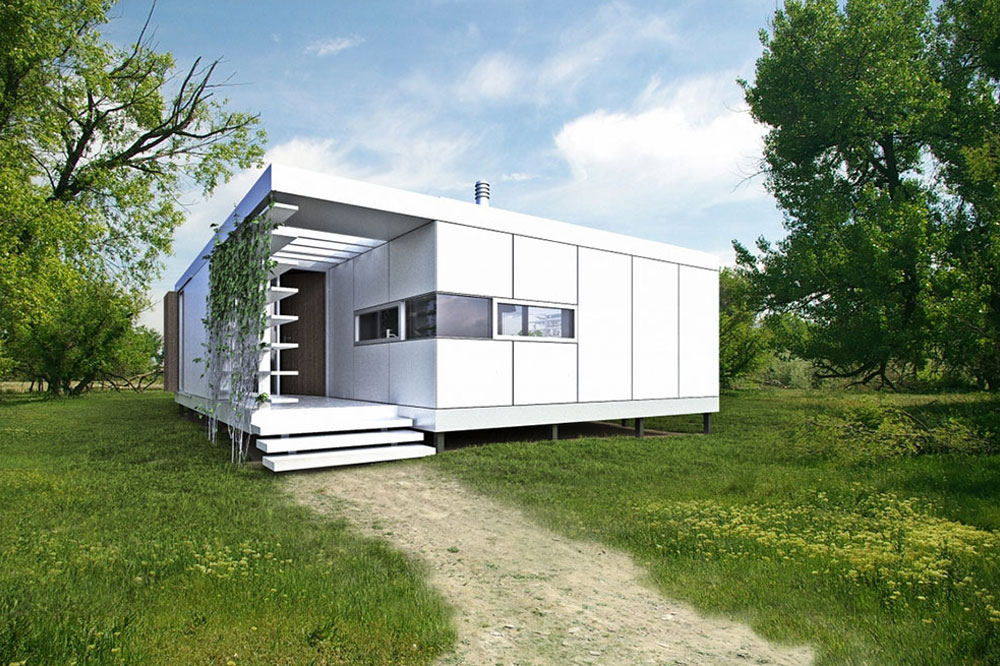

Architektonická forma je koncipována jako jednoduchá přízemní kubická hmota s plochou střechou, přičemž její výsledné utváření vychází z daného místa, orientace ke světovým stranám a vizuálního propojení s přilehlou přírodou a lesoparkem. Hmota domu je rozdělena na tři trakty, které jsou zónově rozděleny. Ve středním traktu je obsažena zóna pracovně technická s kuchyňskou částí, hygienickými prostory a vstupní částí. Vysunutím středního traktu severozápadním směrem z hlavní hmoty domu nám vznikne prostor pro závětří a na protější straně objektu pro částečně vnořenou terasu zakrytou pergolou. V krajním pravém traktu je situována zóna pobytová a v druhém krajním traktu je zóna klidová s ložnicí a úložnými prostory, které jsou řešeny formou vestavěných skříní. Exteriér domu je utvářen bílými deskami, které objekt tektonizují svými přiznanými negativními drážkami. Výsledná forma je dotvářena vystupujícími a vnořenými hmotami domu, skleněnými výkladci a místně doplněna dřevěnými prvky užitých na části fasády a dřevěných posuvných okenicích. Použití skleněných výkladců se skrytými rámy pevných částí umožní nerušené propojení se zahradou a nerušeně stírá hranice mezi interiérem a exteriérem.

Technický popis

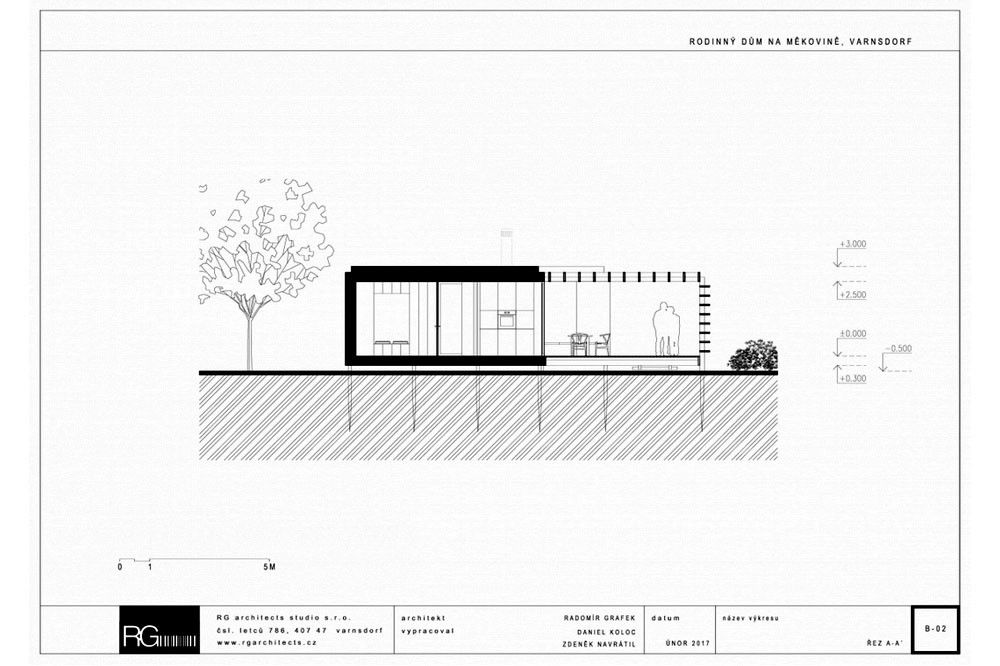

Založení objektu je navrženo na zemních ocelových vrutech. Celý navrhovaný objekt bude postavený v systému K-KONTROL – samonosné sendvičové panely od výrobce CZECH PAN Varnsdorf. Obvodový plášť bude navíc zateplen minerální izolací tl.120 mm a obložen z vláknocementových desek Cembrit. Tento stavební systém má výhodu v rychlosti výstavby a malé zátěži na stavební připravenost, při které odpadá nutnost budovat masivní betonové základy. Dispoziční řešení v maximální míře využívá modulovou řadu panelů K-KONTROL čímž zbytečně stavbu neprodražuje. Příčky a podhledy budou provedeny z SDK konstrukcí, ve kterých budou osazeny rámové zárubně s dveřními křídly na celou výšku místnosti. Ve fasádách domu budou osazena okna s dřevěnými rámy s tepelně izolačním trojsklem. Střešní plášť bude tvořen hydroizolační fólií Fatrafol a zelenou střechou Urbanscape s extenzivní zelení. Klempířské konstrukce budou provedeny z poplastovaných plechů v bílé barvě. Vytápění a ohřev TUV zajištěno tepelným čerpadlem za součinnosti solárních alt. FV panelů umístěných na střeše. Větrání zajištěno řízenou rekuperační jednotkou. Předností tohoto rodinného domu jsou nízké provozní a pořizovací náklady hrubé stavby (0,8 mil. Kč).

Realizační skupina
Architekt
RG architects studio s.r.o.
www.rgarchitects.cz

Typ konstrukce (konstrukční systém)
K-KONTROL – samonosné sendvičové panely.
Zastavěná plocha
85 m²
Počet obytných podlaží
1
Součinitel prostupu tepla
0,159 W/m2K
Energetické zařazení budovy
A

Popis dispozice

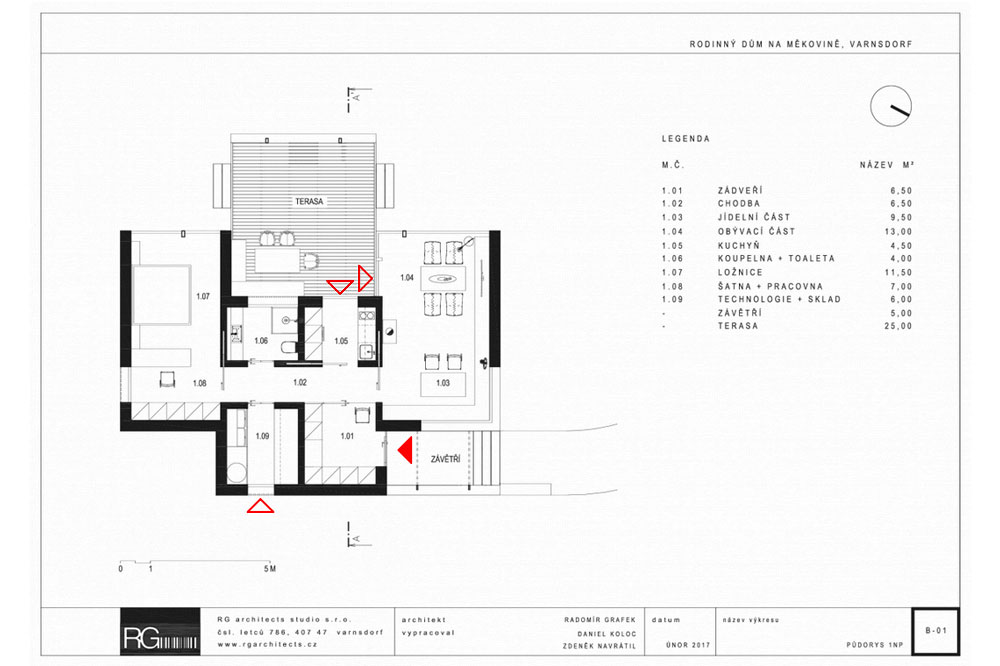

V rámci vnitřní dispozice jsou vytvořeny následující prostory a místnosti : – Zádveří s úložnými prostory ve vestavných skříních – Hlavní obytný prostor tvořený jídelnou s rohovou lavicí a stolem pro 6 osob a obývací částí se sedací soupravou, TV sestavou a krbovými kamny – Venkovní terasa krytá pergolou s přístupem z hlavního obytného prostoru – Kuchyň – Sociální zázemí (sprchový kout, umyvadlo, WC, pračka, sušička) – Technologie – Sklad (technologie vytápění, větrání, ohřev TUV) – Ložnice – Šatna a domácí pracovna.

Umístění díla (pouze obec)
Varnsdorf

Údaje o soutěžícím
RG architects studio s.r.o.
Varnsdorf
www.rgarchitects.cz
Telefon: +420 602 127 830
E-mail: Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.
Kontaktní osoba: Radomír Grafek

Galerie:

Projekt:
